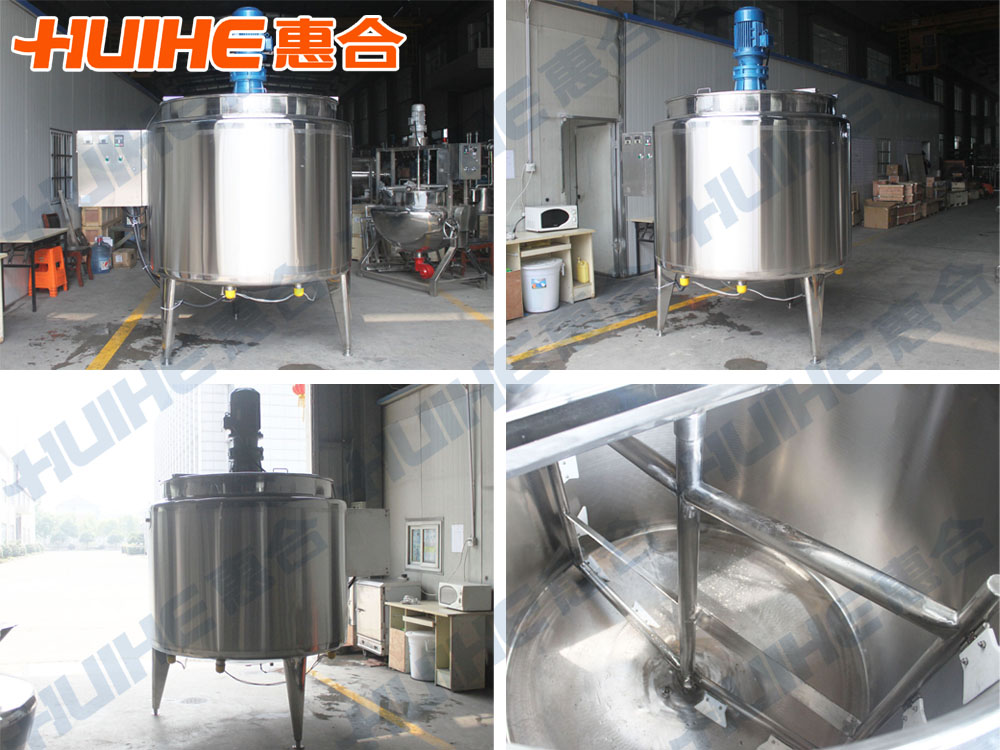

電加熱冷熱缸

電加熱冷熱缸由內外夾層，立式攪拌器，電熱管等組成。缸體為開啟式圓柱形不銹鋼容器。

一、電加熱冷熱缸用途

該冷熱缸（罐）用于乳制品加工、牧場、食品、制藥、冷飲及化工等行業，作為加熱、冷卻保溫或貯藏漿液的設備，用于牛奶巴氏消毒與保溫。

二、電加熱冷缸分類

1、按物料進出分可以分為：敞開式冷熱缸，封閉式冷熱缸；
2、按結構可以分為：普通型冷熱缸，上下錐形冷熱缸，上下封頭冷熱缸。

三、電加熱冷熱缸結構

結構：由內膽、夾套、保溫層、外包皮、減速器、攪拌槳、溫度計、電熱管等組成。

內膽：采用不銹鋼板304材料制成，表面拋光。

中層夾套：采用A3鋼板或1Cr18Ni9Ti鋼板制成。

保溫組：由不銹鋼板拋成魚鱗花紋而成。

減速器：擺線針輪行星減速器，固定在橫梁中的托架上，減速器輪出軸與攪拌槳聯接，采用活套聯接，便于拆裝與清洗。

電加熱管：位于缸體底部。

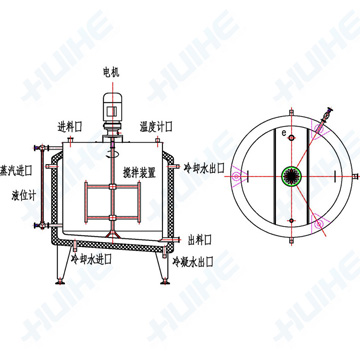

電加熱冷熱缸結構示意圖

四、電加熱冷熱缸細節制作

1、容積：根據需求而定；
2、罐體：內表面鏡面拋光處理；
3、上蓋：為兩扇可開式活動蓋，內外表面鏡面拋光處理

4、內斜底：罐體底部呈5°傾斜；
5、夾套形式：全夾套(內置螺旋式導流板)、半圓盤管夾套、蜂窩夾套；
6、保溫材料：填充珍珠棉、巖棉或聚氨酯澆注發泡；
7、外殼體表面處理方式：鏡面拋光或2B原色亞光或噴砂處理；
8、攪拌裝置：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗；
9、攪拌轉速：10～120r/min(定速)；槳葉形式：框式、錨式、槳葉式等；
10、支腳形式：圓管式；
11、設備配置：溫度計(數顯式或表盤式)、料液進出口、備用口、蒸汽進出口及冷卻水進出口等；
12、材質：內罐體SUS304或SUS316L；夾套和外保護殼體為SUS304；

五、電加熱冷熱缸基本技術參數

規格	300L	600L	1000L	2000L	3000L	4000L	5000L
加熱面積㎡	1.6	2.5	4.5	7.5	8.5	10.5	13.3
電機功率Kw	0.55	0.75	1.1	1.5	1.5	1.5	2.2
公稱容積L	300	600	1000	2000	3000	4000	5000
工作壓力Mpa	0.09	0.09	0.09	0.09	0.09	0.09	0.09
試驗壓力Mpa	0.15	0.15	0.15	0.15	0.15	0.15	0.15
攪拌器轉速r/min	36	36	36	36	36	36	36
物料進出口DN	40	40	40	50	50	50	50
