淺析電加熱冷熱缸的結構特點
來源:惠合機械 發布日期:2013-06-27 09:19:31 點擊次數:9917

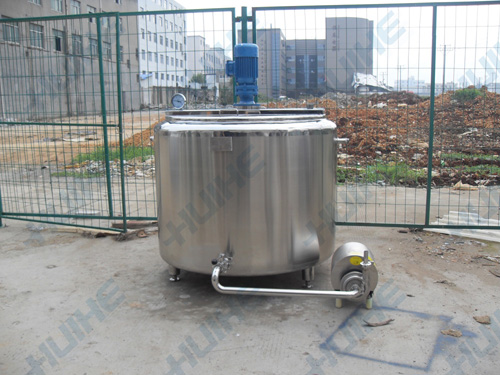

電加熱冷熱缸實拍圖
蒸汽加熱冷熱缸實拍圖
本節主要介紹電加熱冷熱缸的結構特點,該設備是用電對冷熱缸物料加熱以及保溫處理的專用貯存設備。
廣泛應用于食品、制藥、日化、飲料、油脂、化工、顏料等行業做為加熱、混合調配或殺菌處理。尤其適合于無蒸汽熱源的單位與科研機構在試驗中使用。
電加熱冷熱缸的結構特點如下:
1、容積可分為:50L、100L、200L、300L、500L、600L、1000L~5000L。
2、加熱方法:只需要將電熱棒插入夾套內,夾套內注入導熱油或水為加熱介質,產生熱能對罐內物料進行加熱。
3、物料加熱溫度:≤350℃;物料加熱時間:20min~90min(視工藝需要)。
4、溫度控制:采用電熱棒測量溫度與溫控儀連接進行測控溫度,溫差小于一度,人工調節溫度。溫控儀安裝在電控箱內,溫度傳輸桿直插至罐內底部。
5、罐體的內表面鏡面拋光處理;而上蓋是由兩扇可開式活動蓋組成,便于清洗,內外表面鏡面拋光處理。
6、內罐底結構:經旋壓加工成R角,與內罐體焊接、拋光后無死角,并向出料口方向呈5°傾斜,便于放凈物料無滯留。
7、夾套形式:全夾套,用于加入導熱油或水,使工作時達到最佳升溫和降溫的目的。
8、保溫材料:采用填充珍珠棉、巖棉或聚氨酯澆注發泡,保持與外界的溫差,達到隔熱保溫效果。
9、外殼體表面處理方式:鏡面拋光或2B原色亞光或2B磨砂面亞光處理。
10、攪拌裝置:頂部中心攪拌,減速機輸出軸與攪拌槳軸采用活套連接,方便拆裝與清洗。攪拌轉速:15~120r/min。
11、設備配置:電氣控制箱、溫度儀、料液進出口、介質進出口(進、排油)、放空口(溢油孔)等。
12、材質采用不銹鋼工藝制作,各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡,外表美觀,方便清洗
1、容積可分為:50L、100L、200L、300L、500L、600L、1000L~5000L。
2、加熱方法:只需要將電熱棒插入夾套內,夾套內注入導熱油或水為加熱介質,產生熱能對罐內物料進行加熱。
3、物料加熱溫度:≤350℃;物料加熱時間:20min~90min(視工藝需要)。
4、溫度控制:采用電熱棒測量溫度與溫控儀連接進行測控溫度,溫差小于一度,人工調節溫度。溫控儀安裝在電控箱內,溫度傳輸桿直插至罐內底部。
5、罐體的內表面鏡面拋光處理;而上蓋是由兩扇可開式活動蓋組成,便于清洗,內外表面鏡面拋光處理。
6、內罐底結構:經旋壓加工成R角,與內罐體焊接、拋光后無死角,并向出料口方向呈5°傾斜,便于放凈物料無滯留。
7、夾套形式:全夾套,用于加入導熱油或水,使工作時達到最佳升溫和降溫的目的。
8、保溫材料:采用填充珍珠棉、巖棉或聚氨酯澆注發泡,保持與外界的溫差,達到隔熱保溫效果。
9、外殼體表面處理方式:鏡面拋光或2B原色亞光或2B磨砂面亞光處理。
10、攪拌裝置:頂部中心攪拌,減速機輸出軸與攪拌槳軸采用活套連接,方便拆裝與清洗。攪拌轉速:15~120r/min。
11、設備配置:電氣控制箱、溫度儀、料液進出口、介質進出口(進、排油)、放空口(溢油孔)等。
12、材質采用不銹鋼工藝制作,各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡,外表美觀,方便清洗

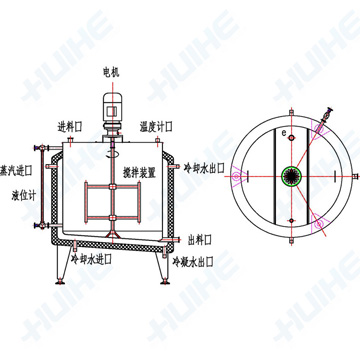

電加熱冷熱缸結構圖
結語:通過以上這篇文章的介紹,相信每一位讀者朋友們對淺析電加熱冷熱缸的結構特點都有了一個非常深刻的了解。以上的注意事項的介紹,都是非常重要的知識點。
